X-Meritan является профессиональным поставщиком контроллера температуры TCB-SS сверхкомпактного размера в Китае, предназначенного для микро-ТЭЦ. Для высокоточной оптики и миниатюрного сенсорного оборудования компактный контроллер температуры TCB-SS для Micro TEC обеспечивает стабильную тепловую среду с разрешением 0,01°C. Производя эти специализированные платы на своем предприятии в Китае, X-Meritan гарантирует, что мировые разработчики имеют доступ к ведущим в отрасли миниатюрным технологиям управления для чувствительных электронных приложений.

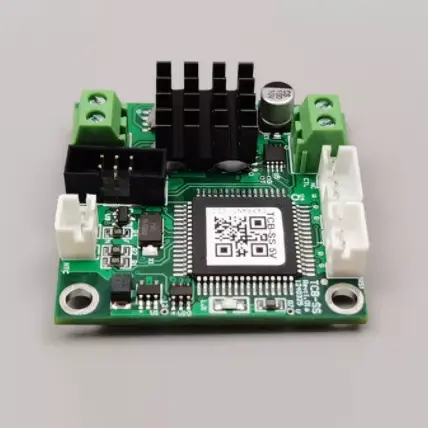

Усовершенствованный контроллер температуры TCB-SS сверхкомпактного размера, предназначенный для микро-ТЭЦ от X-Meritan, является флагманским решением для предельной миниатюризации и точности. В этом термоэлектрическом охладителе TCB-SS TEC для регулирования температуры используется дорогостоящая специализированная интегральная схема (ИС), обеспечивающая работу ПИД-регулятора профессионального уровня при занимаемой площади 4 x 4 см. Как специализированный производитель, компания X-Meritan оптимизировала эту плату для Micro TEC, гарантируя, что даже самые ограниченные в пространстве системы смогут получить преимущества от непрерывного выходного сигнала и сверхнизких шумовых помех.
|
Напряжение питания платы (постоянный ток) |
5 В ±10% |
|
Выходная эффективность |
>94% |
|
Напряжение ТЭК |
4,5 В (по умолчанию) |
|
ток ТЕС |
3А (максимум) |
|
Датчик контроля температуры |
10 тыс. NTC (значение B по умолчанию: 3950) |
|
Точность контроля температуры |
0,01° |
|
Установите точность температуры |
0,01° |
|
Диапазон измерения контроля температуры |
от -60°С до +170°С |
|
Диапазон контрольной температуры |
от -20°С до +100°С |
|
Заводская настройка по умолчанию |
25°С |
Ведущая в отрасли миниатюризация
Эта плата размером всего 4 см*4 см*1,28 см является одной из самых маленьких на рынке, что делает ее идеальным выбором для оптических модулей высокой плотности и портативных прецизионных инструментов.
Чрезвычайно точный контроль
Интегрированные ПИД-алгоритмы и специальная управляющая микросхема обеспечивают точность измерения температуры до 0,01°C, поддерживая наиболее часто используемые датчики NTC с сопротивлением 10 кОм.
Сверхвысокая эффективность драйвера
Благодаря эффективности, превышающей 95 %, контроллер значительно снижает энергопотребление системы и самонагрев, эффективно удваивая производительность традиционных линейных драйверов.
Непрерывный стабильный выход
Непрерывный выходной привод обеспечивает плавное протекание тока на протяжении всего цикла управления, предотвращая термические удары и продлевая срок службы чувствительных Micro TEC.
Расширенное шумоподавление
Оптимизированная логика драйвера сводит к минимуму пульсации тока, предотвращая электромагнитные помехи на чувствительные соседние компоненты, такие как лазерные диоды или датчики.
Комплексная защита безопасности
Имеет встроенную защиту от перегрузки по току, перенапряжения и ограничения температуры, а также обнаружение обрыва/короткого замыкания TEC для надежной долгосрочной работы.
Чувствительный корпус датчика: используется для охлаждения инфракрасных детекторов и ПЗС-сенсоров в компактных системах формирования изображения для снижения теплового шума и улучшения четкости сигнала.
Вопрос: Как TCB-SS обеспечивает рассеивание тепла, учитывая его сверхкомпактный размер?
О: Поскольку контроллер температуры TCB-SS сверхкомпактного размера, разработанный для микро-ТЭЦ, имеет КПД драйвера более 95 %, очень мало энергии тратится в виде тепла. Конструкция с низким самонагревом позволяет плате надежно работать даже в ограниченном пространстве без громоздких радиаторов.
Вопрос: Совместим ли этот контроллер со стандартными датчиками NTC 10 кОм?
А: Да. TCB-SS специально откалиброван для наиболее распространенных датчиков температуры NTC с сопротивлением 10 кОм и обеспечивает интерфейс высокого разрешения для мониторинга и обратной связи в реальном времени.
Вопрос: Какие меры защиты предусмотрены для подключенного Micro TEC?
Ответ: Контроллер температуры TCB-SS сверхкомпактного размера, предназначенный для микро-ТЭЦ, включает в себя встроенное обнаружение обрывов и коротких замыканий, а также ограничения по напряжению и току, чтобы гарантировать, что термоэлектрический охладитель никогда не выйдет за пределы безопасных рабочих параметров.
