X-Meritan является ведущим китайским поставщиком регулятора температуры ATC-M1 с ПИД-регулятором короткого цикла, предназначенного для микрообъектов. Инженерные задачи, связанные с миниатюрными оптическими устройствами, такими как DFB-лазеры, требуют точного регулирования температуры в чрезвычайно ограниченном пространстве. Производя эти специализированные контроллеры на своем предприятии в Китае, X-Meritan предоставляет разработчикам со всего мира высокопроизводительное решение, сочетающее в себе сверхкомпактные размеры и архитектуру управления с быстрым откликом.

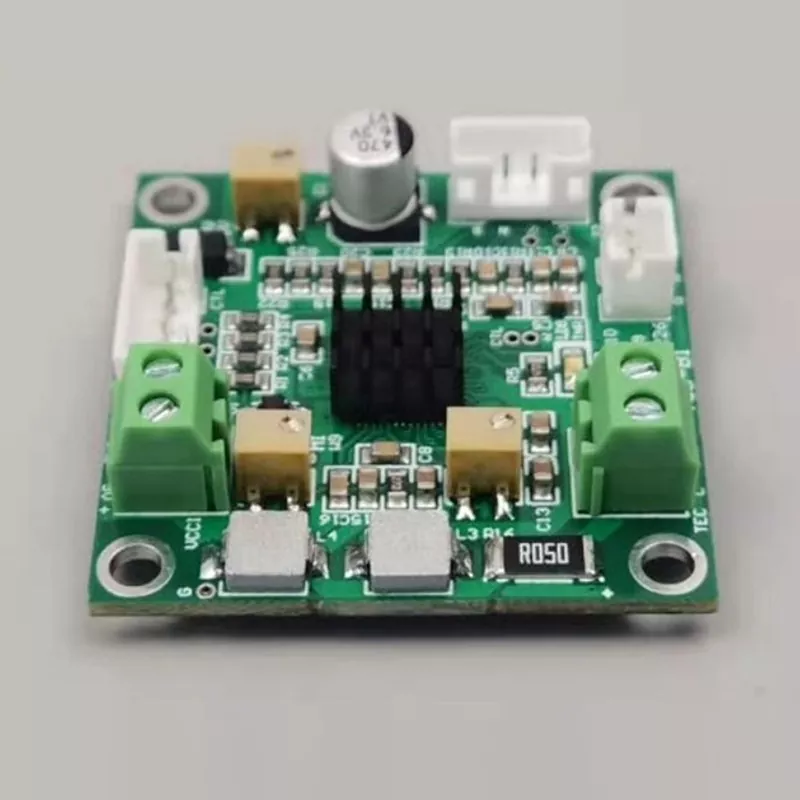

Качественный контроллер температуры ATC-M1 с ПИД-регулятором короткого цикла, предназначенный для микрообъектов, изготовленный компанией X-Meritan, представляет собой флагманский модуль управления температурным режимом, оптимизированный для корпусов TO-CAN и микроэлектронных сборок. Этот контроллер использует специализированный ПИД-алгоритм с коротким циклом для обеспечения мгновенных корректировок, гарантируя, что микромасштабные тепловые массы остаются стабильными, несмотря на внешние колебания. Как специализированный производитель, компания X-Meritan разработала ATC-M1 для полной интеграции в системы, где внутреннее пространство является критическим ограничением, обеспечивая точность промышленного уровня без необходимости использования традиционных контроллеров.
| Параметр | Технические требования/значение |
| Название продукта | Панель контроля температуры |
| Номер модели | АТС-М1 |
| Напряжение питания платы (постоянный ток) | 3,0 В–5,0 В |
| Выходная эффективность | Примерно 80% |
| Максимальное напряжение ТЭК | 4,3 В (при питании 5 В) / 2,5 В (при питании 3,3 В) |
| Максимальный ток ТЕС | 2,5 А |
| Тип датчика температуры | 10 тыс. НТЦ |
| Стабильность контроля температуры | 0,001 градуса С |
| Метод установки температуры | Потенциометр или аналоговый вход |
| Диапазон контроля температуры по умолчанию | от +10 до +40 градусов С |
| Заводская установка температуры по умолчанию | 25 градусов С |
| Заводское максимальное выходное напряжение по умолчанию | 2,0 В |
| Максимальный выходной ток заводской настройки по умолчанию | 1,0 А |
| Метод регулировки | W9 Потенциометр |
| Диапазон рабочих температур | от -40 до +45 градусов С |
| Размеры (Д х Ш) | 34 мм х 20 мм |
| Общая высота | 15,5 мм |
| Высота контакта | 5,5 мм |
ПИД-алгоритм короткого цикла
Контроллер имеет оптимизированную петлю обратной связи, предназначенную для микрообъектов с низкой тепловой инерцией, обеспечивающую быструю стабилизацию и высокочастотную корректирующую реакцию.
Экстремальный компактный дизайн
Разработанный для высокой плотности интеграции, ATC-M1 помещается в самые узкие внутренние полости миниатюрных оптических устройств и корпусов датчиков.
Бесшовная интеграция TO-CAN
Специально разработан для управления DFB-лазерами и пакетами TO-CAN со встроенными охладителями и датчиками, обеспечивая точную стабилизацию длины волны.
Высокоэффективная тепловая мощность
Несмотря на свой небольшой размер, ATC-M1 обеспечивает постоянную мощность микроохладителей, поддерживая стабильную тепловую среду для чувствительных полупроводниковых переходов.
Надежность промышленного уровня
Каждое устройство, изготовленное на нашем заводе, соответствующем стандарту ISO, проходит строгие испытания, чтобы гарантировать, что оно способно выдерживать жесткие условия телекоммуникаций и аэрокосмического зондирования.
Наш регулятор температуры ATC-M1 с ПИД-регулятором короткого цикла, предназначенный для микрообъектов, в настоящее время широко используется в следующих областях:
Стабилизация лазерного диода DFB: ATC-M1 обеспечивает точную обратную связь с коротким циклом, необходимую для предотвращения дрейфа частоты в модулях высокоскоростной оптоволоконной связи.
Управление температурой корпуса TO-CAN: идеально подходит для охлаждения и мониторинга полупроводниковых компонентов, размещенных в миниатюрных металлических корпусах типа TO с ограниченной тепловой массой.
Микрооптическое зондирование: обеспечивает точность компактных инфракрасных датчиков и молекулярных детекторов за счет поддержания стабильной рабочей температуры.
Вопрос: Почему «ПИД-регулятор с коротким циклом» важен для регулятора температуры ATC-M1 с ПИД-регулятором с коротким циклом, предназначенного для микрообъектов?
Ответ: Микрообъекты нагреваются и остывают гораздо быстрее, чем более крупные системы. ПИД-регулятор с коротким циклом позволяет контроллеру обновлять свои выходные данные на более высокой частоте, предотвращая «перерегулирование» температуры, которое часто происходит со стандартными промышленными контроллерами.
Вопрос: Может ли ATC-M1 вписаться в существующие миниатюрные оптические системы?
А: Да. Контроллер температуры ATC-M1 с ПИД-регулятором короткого цикла, предназначенный для микрообъектов, — это одна из наших самых компактных разработок, специально созданная для систем, где пространство является критическим узким местом, таких как интегрированная фотоника и портативные диагностические инструменты.
Вопрос: Предоставляет ли X-Meritan техническую помощь при первоначальной интеграции системы?
А: Абсолютно. Наша команда экспертов всегда готова предоставить быстрые и эффективные решения, предлагая комплексную послепродажную поддержку, чтобы гарантировать оптимальную работу ATC-M1 в рамках вашей конкретной аппаратной конструкции.
1. В отличие от трейдеров, X-Meritan имеет собственную специализированную фабрику в Китае. Мы поддерживаем полную отслеживаемость каждого компонента ATC-M1, гарантируя, что надежность промышленного уровня заложена в каждый блок, начиная с уровня печатной платы.
2. Мы не просто продаем доски; В нашу команду входят инженеры по применению, которые непосредственно работали над проектами интеграции лазера DFB и TO-CAN. Мы предоставляем конкретные рекомендации по согласованию теплового сопротивления и предварительной настройке параметров ПИД для ваших микрообъектов.
3. Наши контроллеры уже используются в средах с высокими рисками, включая оптоволоконную связь и медицинскую диагностику, где дрейф на 0,1°C может привести к сбою системы.
4. Мы понимаем динамичный характер исследований и разработок микроэлектронных устройств. Мы поддерживаем готовый к отправке запас ATC-M1 для удовлетворения ваших неотложных потребностей в тестировании и проверке, подкрепленный подробными техническими данными.
5. Благодаря многолетнему опыту производства и сотрудничества X-Meritan гарантирует, что вся продукция соответствует необходимым промышленным стандартам для мировых рынков, обеспечивая надежную цепочку поставок для международных производителей.
