X-Meritan является ведущим поставщиком регуляторов температуры TCB-NC в Китае, компактных размеров и высокой точности. В современной промышленной автоматизации плата термоэлектрического охлаждения Compact TCB-NC NTC для контроля температуры обеспечивает необходимую пространственную эффективность и термическую стабильность для шкафов управления высокой плотности. Используя наше производственное предприятие в Китае, X-Meritan поставляет эти контроллеры нового поколения на мировые рынки, обеспечивая превосходную производительность прецизионных лабораторных приборов и оборудования, использующего возобновляемые источники энергии.

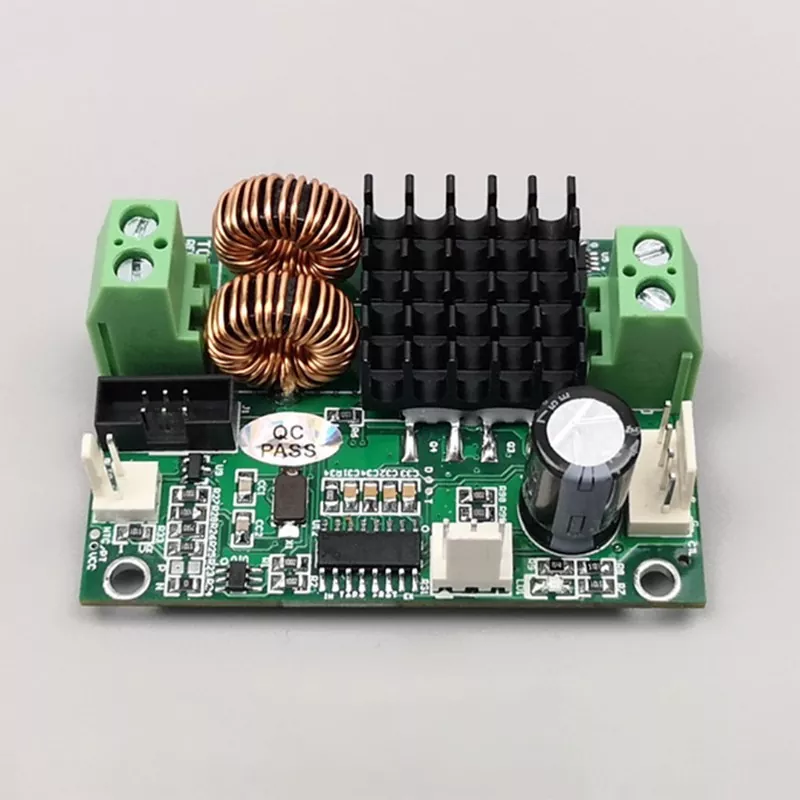

Усовершенствованный регулятор температуры TCB-NC компактного размера и высокой точности от китайского поставщика X-Meritan представляет собой высокопроизводительное решение, предназначенное для сред, где пространство для установки ограничено. Этот небольшой контроллер полупроводниковой охлаждающей пластины TCB-NC объединяет сложные контуры обратной связи в миниатюрном форм-факторе, что позволяет осуществлять высокоточное управление температурой без необходимости использования внешнего вспомогательного оборудования. Являясь ведущим поставщиком на китайском рынке, компания X-Meritan гарантирует, что каждое устройство проходит строгие испытания на электромагнитную совместимость, чтобы гарантировать надежную и бесперебойную работу на сложных промышленных объектах.
|
Напряжение питания платы |
4,5 В–27 В |
|
Рекомендация |
Рекомендуется использовать стандартный импульсный источник питания 5–24 В. Номинальное напряжение ТЭО должно быть равно напряжению питания или немного превышать его. Если номинальное напряжение ТЭО меньше, то это допустимо; просто установите максимальный выходной коэффициент. |
|
Ток питания платы |
Определяется максимальной рабочей мощностью ТЭО. |
|
ТЭК Напряжение |
2В - 24В (в зависимости от напряжения питания) |
|
ТЕС Ток |
10 А при 24 В; 12А при 12В |
|
Датчик температуры |
10 тыс. НТЦ |
|
Точность температуры |
±0,01°С |
|
Температурный диапазон NTC |
от -60°С до +170°С |
|
Температурный диапазон PT100/PT1000 |
от -60°С до +212°С |
|
Рабочая температура |
от -40°С до +45°С |
|
Температура хранения |
от -40°С до +60°С |
|
Рабочая влажность |
0–95 % относительной влажности |
|
Заводская настройка по умолчанию |
25°С |
|
Размеры |
60 мм х 42 мм |
|
Высота |
Общая длина 23 мм (18,5 мм над платой, 3 мм под платой для штифтов, толщина платы 1,5 мм) |
Вопрос: Каковы основные преимущества перехода на систему TCB-NC?
Ответ: По сравнению с традиционными системами контроля температуры, контроллер температуры TCB-NC компактного размера и высокой точности обеспечивает значительно более высокую точность и более широкую совместимость датчиков в гораздо меньшем корпусе. Поскольку он не требует внешнего вспомогательного оборудования, он упрощает архитектуру системы и снижает затраты на интеграцию.
Вопрос: Как мне откалибровать параметры ПИД-регулятора для достижения оптимальной производительности?
О: Мы рекомендуем итеративный подход: начните с установки интегральных и дифференциальных членов на ноль и увеличения пропорционального усиления (Kp) до тех пор, пока не возникнут легкие колебания. Затем отрегулируйте время интегрирования (Ti), чтобы устранить установившуюся ошибку, и, наконец, введите дифференциальное время (Td), чтобы повысить скорость отклика. Для получения конкретных технических рекомендаций наша профессиональная сервисная команда всегда готова помочь.
Вопрос: Может ли этот компактный контроллер работать с высокоточным полупроводниковым оборудованием?
О: Да, регулятор температуры TCB-NC компактного размера и высокой точности специально разработан для таких применений. Высокая эффективность использования пространства и стабильный вывод данных делают его идеальным для микрооборудования, используемого в прецизионных лабораториях и линиях по производству полупроводников.
Высокое использование пространства
Чрезвычайно компактная конструкция обеспечивает плавную интеграцию в шкафы управления и микрооборудование с высокой плотностью размещения, значительно экономя место для установки по сравнению с традиционными альтернативами.
Защита от помех промышленного уровня: каждое устройство прошло строгие испытания на промышленную электромагнитную совместимость (ЭМС), гарантирующие точность данных и стабильность системы даже в средах с высоким электрическим шумом.
Интуитивно понятный пользовательский интерфейс
Благодаря четкому дисплею и удобной навигации по меню контроллер позволяет легко настраивать параметры и переключать режимы, что делает его доступным даже для неспециалистов.
Превосходная точность управления
Компактный и высокоточный регулятор температуры TCB-NC, разработанный для применений с жесткими тепловыми требованиями, обеспечивает жесткие допуски, необходимые для производства полупроводников и прецизионных испытаний.
Высокая плотность мощности
Несмотря на свои небольшие размеры, контроллер обеспечивает надежную выходную мощность, эффективно управляя охлаждающими пластинами полупроводников, сохраняя при этом высокий уровень теплового КПД.
TCB-NC работает на основе усовершенствованного механизма обратной связи с обратной связью, специально оптимизированного для охлаждения и нагрева полупроводников. Постоянно отслеживая данные в реальном времени от датчика NTC, контроллер вычисляет отклонение от заданного значения и применяет точную ПИД-коррекцию (пропорционально-интегрально-производную). Такое непрерывное управление выходной мощностью предотвращает термические удары, связанные с простым включением/выключением. Затем встроенный мощный драйвер модулирует ток, подаваемый на плату термоэлектрического охладителя, гарантируя быстрое достижение и поддержание заданной температуры с минимальными колебаниями даже при различных тепловых нагрузках.
