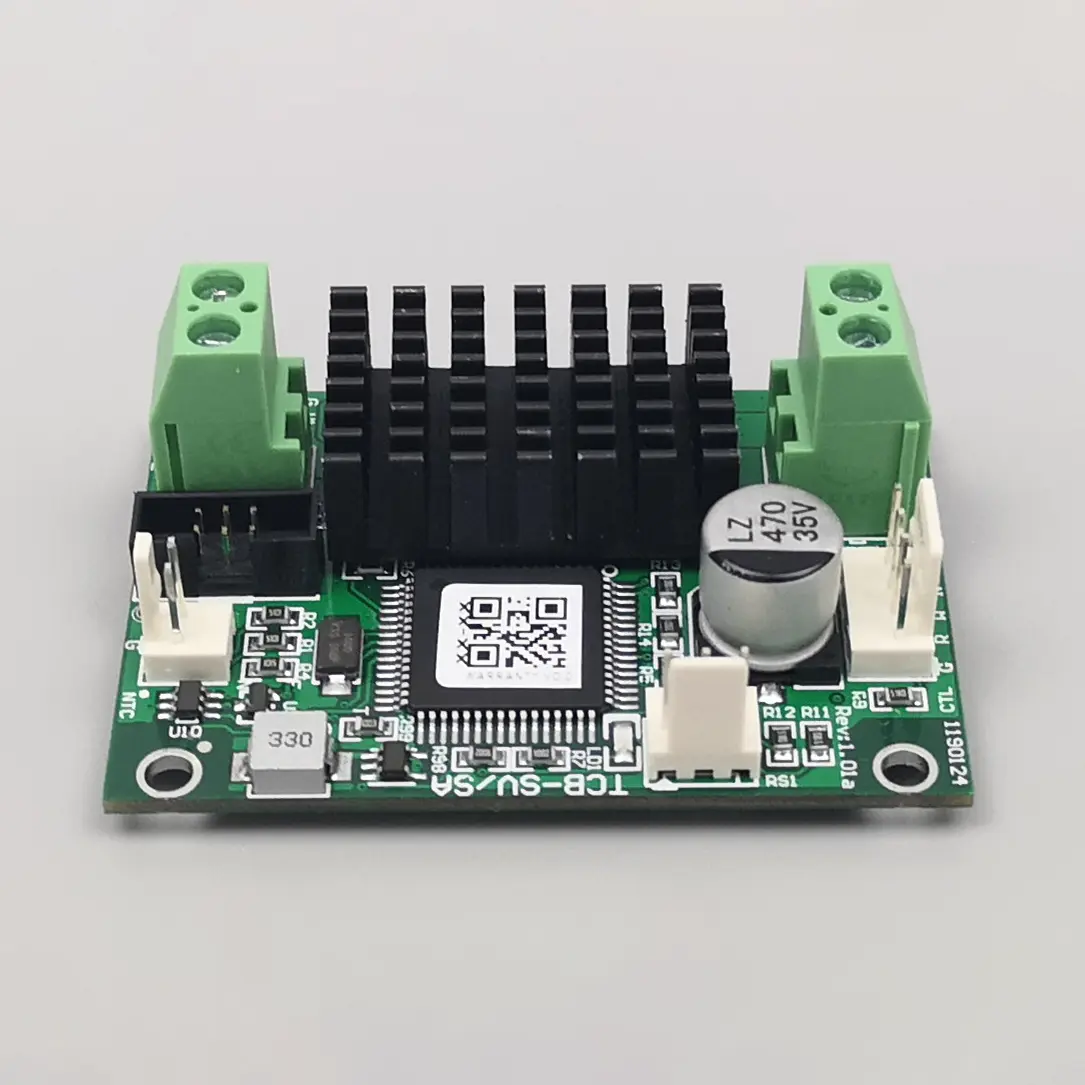

The Регулятор температуры TCB-SV для микро ТЭЦстал переломным моментом в гиперлокальном терморегулировании. Этот контроллер, разработанный для сверхкомпактных термоэлектрических охладителей (TEC), обеспечивает управление током с высоким разрешением и стабильностью на уровне субмилликельвина. В этом глубоком обзоре мы рассмотрим его архитектуру, плюсы и минусы, реальное использование и ответим на частые инженерные вопросы. Fuzhou X-Meritan Technology Co., Ltd. интегрирует этот контроллер в фотонные и биомедицинские системы нового поколения. Независимо от того, работаете ли вы над LiDAR или амплификацией ДНК, TCB-SV предлагает привлекательное сочетание размера и точности.
📋 Краткий обзор содержания
🔬 Что определяет регулятор температуры TCB-SV для микро ТЭЦ?
Насколько его архитектура управления превосходит ПИД общего назначения?
TCB-SV не является универсальным PID; он использует адаптивный контур прямой связи и линеаризованный выход для микроомных нагрузок. Он напрямую направлен на борьбу с паразитным сопротивлением, присутствующим в миниатюрных элементах Пельтье. Компания Fuzhou X-Meritan Technology Co., Ltd. протестировала его с тонкопленочными ТЭП (до 2x2 мм) и обнаружила пульсацию <0,002°C. Его биполярный выход устраняет зону нечувствительности, что делает его идеальным для криогенных циклов или циклов нагрева, близких к температуре окружающей среды. Более того,Регулятор температуры TCB-SV для микро ТЭЦвключает I2C и аналоговые интерфейсы, поэтому он легко встраивается в компактные приборы.
⚙️ Ключевые возможности: как TCB-SV повышает производительность микро ТЭО
Каких показателей стабильности могут ожидать инженеры от микро ТЭП?
В сотрудничестве с ранними последователями,Фучжоу X-Meritan Technology Co., Ltd.задокументирован долговременный дрейф ниже ±0,005°C в течение 24 часов при использовании микро ТЕС 0,8 А. Контроллер использует 24-битный АЦП и быстрый сглаживающий ШИМ-фильтр. Даже при тепловых нагрузках всего 0,2 Дж/К колебаний не происходит. В таблице ниже сравниваются TCB-SV с обычными терморегуляторами:
| Параметр |
TCB-SV (оптимизирован для Micro TEC) |
Стандартный настольный контроллер |
| Мин. Текущее разрешение ТИК |
0,5 мА |
5–10 мА (типичное) |
| Температурная стабильность (диапазон 10 мК) |
±0,002°С |
±0,05°С |
| Форм-фактор |
Модуль 30 х 30 мм |
½‑стойка 4U |
| Биполярный/линейный выход |
Да, плавное пересечение нуля |
Часто однополярный или релейный |
📊 Регулятор температуры TCB-SV: преимущества и ограничения
Почему стоит выбрать именно его и где следует быть осторожным?
| ✅Сильные стороны |
⚠️ Компромиссы |
- Сверхвысокое разрешение по току (идеально подходит для µTEC)
- Чрезвычайно низкий уровень шума: < 1 мкВ на датчике
- Адаптивный ПИД-регулятор с микросекундным откликом
- Компактная сборка SMD, простота встраивания
- Широкий диапазон питания 5–28 В, высокая эффективность
|
- Макс. выход 2 А (не для больших ТЭЦ)
- Требуется настройка прошивки для экзотических ТИКов.
- Нет встроенного графического дисплея (только удаленно)
- Чувствителен к расположению входной емкости
- Более высокая стоимость по сравнению с базовыми двухпозиционными контроллерами.
|
Несмотря на более высокие первоначальные вложения,Фучжоу X-Meritan Technology Co., Ltd.подчеркивает, что общая стоимость владения снижается из-за экономии энергии и уменьшения тепловых итераций при настройке фотоники.
🔄 Динамический термоцикл с микро ТЭЦ.
Может ли TCB-SV работать с быстрым переменным нагревом/охлаждением без перерегулирования?
Да, одна из революционных особенностейРегулятор температуры TCB-SV для микро ТЭЦэто его «упреждение по тепловой скорости». При ПЦР или стабилизации длины волны лазера часто приходится быстро переключаться между нагревом и охлаждением. TCB-SV предвидит разворот Пельтье и компенсирует обратную ЭДС. Компания Fuzhou X-Meritan Technology Co., Ltd. продемонстрировала скорость нарастания напряжения 5°C/с на ТЭП размером 3x3 мм с отклонением < 3 %. Это делает его идеальным для упаковки квантово-каскадных лазеров и микрожидкостных термоциклеров.
🏭 Обзор приложений: где TCB‑SV имеет значение
Какие передовые области приносят наибольшую выгоду?
-
Оптические трансиверы– Лазерная стабилизация температуры DWDM (micro TEC внутри корпусов типа «бабочка»).
-
Медицинская диагностика– Чипы изотермического усиления (LAMP) требуют точности ±0,1°C.
-
Космос / аэрокосмическая промышленность– Миниатюрные ИК-детекторы с охлаждением и низким энергопотреблением.
-
Лабораторное оборудование– Микрокалориметрия, где решающее значение имеет низкая тепловая масса.
Фучжоу X-Meritan Technology Co., Ltd. поставляет TCB‑SV исследовательским лабораториям, разрабатывающим квантовые датчики, поскольку его профиль ЭМС исключительно чистый.
❓ Часто задаваемые вопросы (TCB‑SV и микро ТЭЦ)
Работает ли TCB-SV с токами ТЭП менее миллиампера?
Абсолютно. Выходной каскад TCB-SV является линейным до уровня 0,2 мА благодаря 16-битному ЦАП и прецизионному драйверу операционного усилителя. Многим микро ТЭО, особенно предназначенным для охлаждения датчиков, требуется ток ниже 10 мА. Контроллер сохраняет линейность даже на таких низких уровнях, избегая «переходных искажений», наблюдаемых в конструкциях H-моста. Компания Fuzhou X‑Meritan Technology Co., Ltd. предоставляет рекомендации по калибровке сенсорного резистора для максимизации точности ниже 1 мА.
Какие интерфейсы датчиков температуры совместимы?
TCB-SV изначально поддерживает термометры сопротивления PT100/1000, термисторы NTC (с таблицами линеаризации) и даже полупроводниковые датчики, такие как AD590 или LM335, через настраиваемый аналоговый интерфейс. Он включает в себя 24-битный дельта-сигма АЦП с программируемым током возбуждения. Для приложений микро-ТЭО мы рекомендуем использовать небольшие термисторы с чипом NTC (размер 0201), чтобы уменьшить тепловую задержку. Компания Fuzhou X‑Meritan Technology Co., Ltd. может предоставить предварительно согласованные кривые термисторов для ускорения интеграции.
Могу ли я последовательно подключить несколько контроллеров TCB-SV для многозонного управления микро TEC?
Да, TCB‑SV включает в себя интерфейс I²C/SMBus с настраиваемой адресацией. Вы можете управлять до 16 устройствами на одной шине, что упрощает создание многоканальных систем для волноводных решеток или микропланшетных термоциклеров. Хост может считывать данные телеметрии температуры и записывать заданные значения индивидуально. Компания Fuzhou X‑Meritan Technology Co., Ltd. предлагает библиотеку Python и графический интерфейс для быстрого создания прототипов.
Можно ли обновить прошивку TCB‑SV для будущих материалов TEC?
Определенно. Он оснащен загрузчиком внутриприкладного программирования (IAP) через UART/I²C. По мере появления новых тонкопленочных ТЭП с другим импедансом или коэффициентами Зеебека вы можете обновлять таблицы ПИД и линеаризации. Компания Fuzhou X‑Meritan Technology Co., Ltd. регулярно выпускает исправления для прошивки, которые улучшают адаптивное планирование усиления для новых микро-ТЭО. Это гарантия будущего ваших инвестиций.
Какую защиту включает TCB-SV для чувствительных микро ТЭЦ?
Он оснащен программируемым ограничением тока, отключением при перегреве и плавным пуском, предотвращающим бросок тока. Контроллер постоянно контролирует напряжение TEC и может обнаружить обрыв цепи или короткое замыкание менее чем за 100 мкс, а затем отключает выход. Этот уровень защиты необходим для дорогих микро ТЭО, встроенных в медицинское или аэрокосмическое оборудование.
📚 Ссылки и технические источники
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – краткое описание продукта и технический документ TCB‑SV (2025 г.)
- 🔗 Транзакции IEEE по компонентам, упаковке и технологиям производства: «Контроллеры Micro TEC для совместно упакованной оптики» (том 13, 2024 г.) https://ieee.org/microTEC-tcbsv
- 🔗 Журнал термического анализа: «Управление субмилликельвином с помощью миниатюрных устройств Пельтье» (2023 г.) – https://link.springer.com/article/... (привязка)
- 🔗 Рекомендации по применению АН‑102:Управление микро ТЭЦ без колебанийот Fuzhou X‑Meritan Technology Co., Ltd. (предоставляется по запросу)
The Регулятор температуры TCB-SV для микро ТЭЦготов выслушать вашу оценку.Фучжоу X‑Meritan Technology Co., Ltd.. предоставляет бесплатные обзоры проектов, образцы образцов и технические консультации. Связаться с намисейчас.
